HMC型脈沖除塵機組采用脈沖噴吹的清灰方式，具有清灰效果好、凈化效率髙、處理風 量適當、濾袋壽命長、維修工作量小、運行安全可靠的特點。應用于各種工礦企業非纖維性工 業粉塵的除塵凈化與物料的回收。

HMC系列除塵器有六種規格。每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰 斗）B型兩種。

1.結構

HMC型脈沖單機除塵器主要由過濾室、濾袋、凈氣室、灰斗、翻板閥、脈沖噴吹裝置、 電控箱等組成。箱體全部采用焊接結構。檢修門用橡膠條密封。

2.除塵器的工作原理

含塵氣體由灰斗（或下部敞開式法蘭）進人過濾室，較粗顆粒直接落人灰斗或灰倉內。 含塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室，由風機排入大氣。當 濾袋表面的粉塵不斷增加，導致設備阻力上升到設定值時，時間繼電器（或微差壓控制器） 輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰， 使濾袋突然膨脹，在反向氣流作用下，附于濾袋表面的粉塵迅速脫離濾袋落人灰斗（或灰 倉），粉塵由翻板閥排出。噴吹只對濾袋逐排清灰，不噴吹的其他排濾袋仍正常進行過濾， 不停風機。

3.?HMC型脈沖單機除塵器技術性能及安裝外形

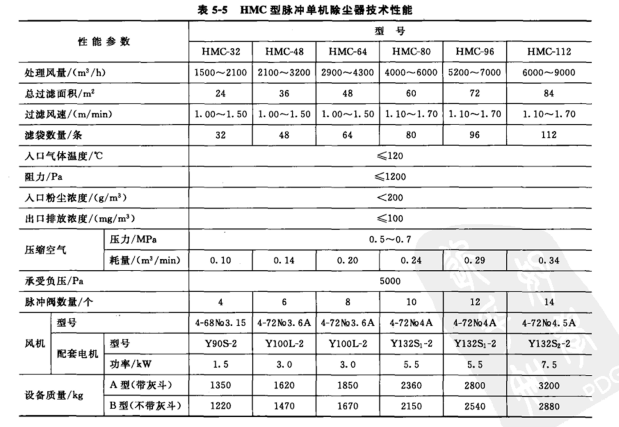

HMC型脈沖單機除塵器技術性能見表5-5。

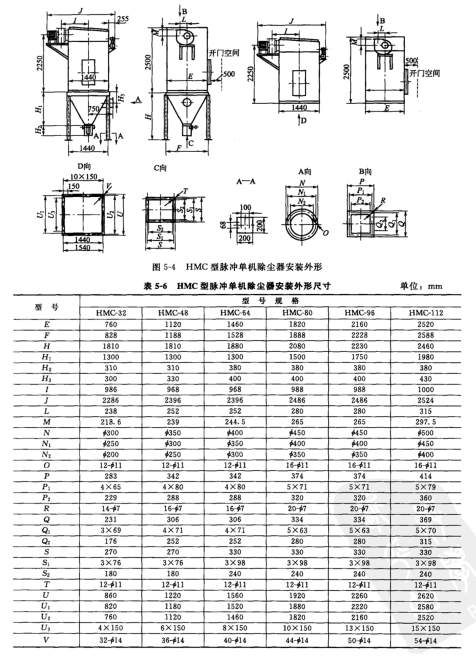

HMC型脈沖單機除塵器安裝外形見圖5-4,外形尺寸見表5-6。

?
