5.4.1結構特點

長錐體旋風除塵器的結構特點是有較長的錐體。除塵效率隨著錐體長度的增加而逐漸提高，阻力系數隨著錐體長度的增加而下降，但這二者， 當錐體到達一定長度時，效果則相反，因此，一般采 用錐體長度為筒體直徑的2. 8倍。

長錐體旋風除塵器的另一個特點是直筒段的長度 較短。當進口氣速小于Um/s時，直筒段的長度與除 塵效率無關；當進口氣速大于14m/s時，除塵效率因 直筒段長度的增加而提高s阻力系數隨著直筒段長度 的縮短而提高^(guò)因此，當進口氣速為14?16 m/s時， 可不設置直筒段t當進口氣速為24?26m/s時》可設 置長度為筒體直徑0. 7倍的直筒段。

長錐體旋風除塵器對纖維性的棉塵效率幾乎為 100%，-般情況下除塵效率為90%。以滑石粉為 試樣，當進Q氣速為I3?14m/s時，壓力損失為 1100?12G0P&;當進口氣速為llm/s時，壓力損失為 S00Pao

5.4.2規格系列

(1) CZT型長錐體旋風除塵器

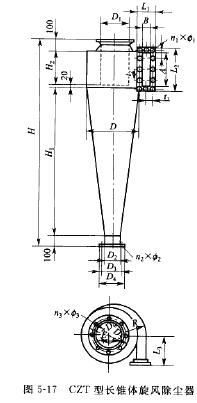

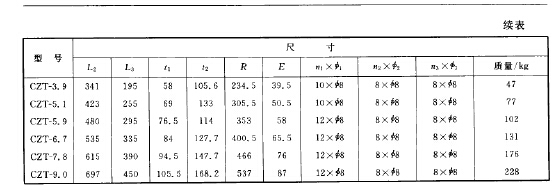

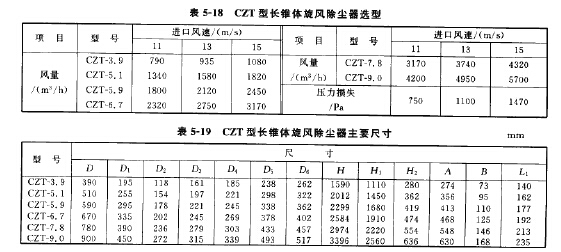

CZT型長錐體旋風除塵器規格有直徑為婦90? 900mm共6種，其選型見表5-18，主要尺寸見圖5-17 和表5-19

(2) XCX型長錐體旋風除塵器

XCX型長錐體旋風除塵器除了有長錐體外，在排氣管內設置弧形減阻器，使阻力系數 下降10.5%。其規格有直徑為纟200?lSOOmm共！4種，有單管和四管兩種組合。有導向葉 輪和無導向葉輪兩種結構。

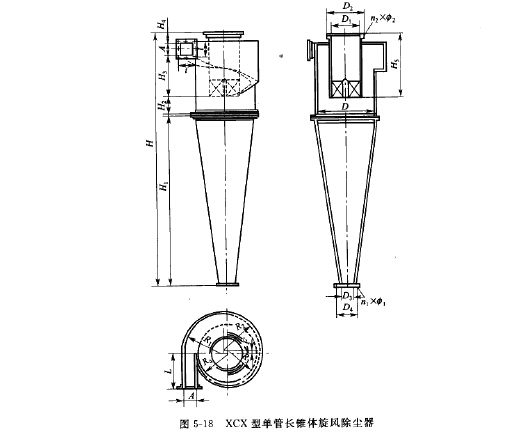

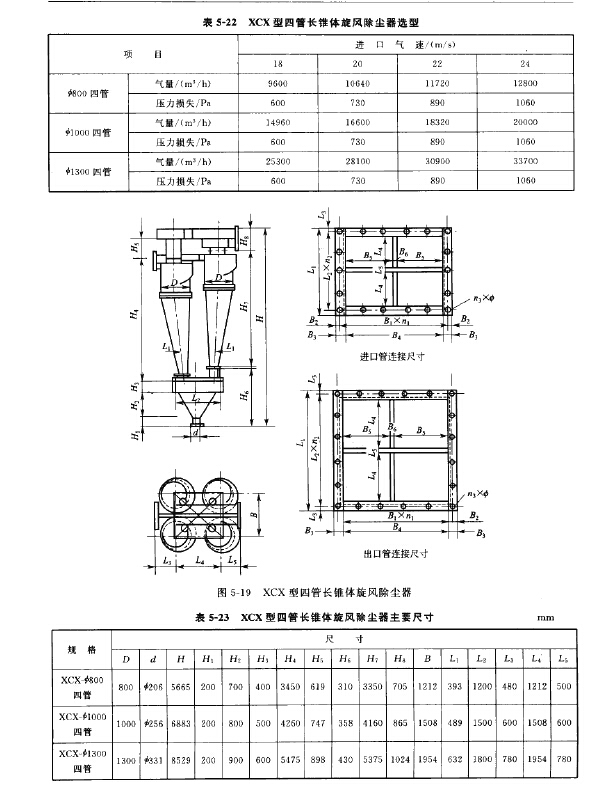

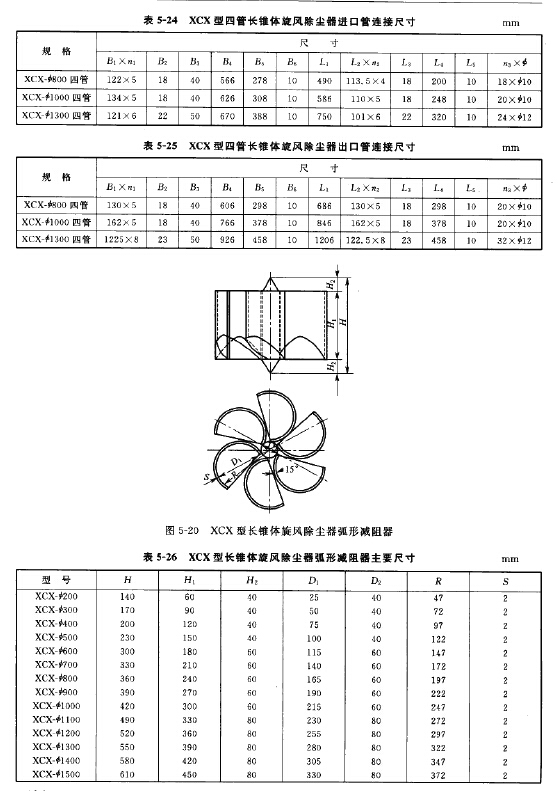

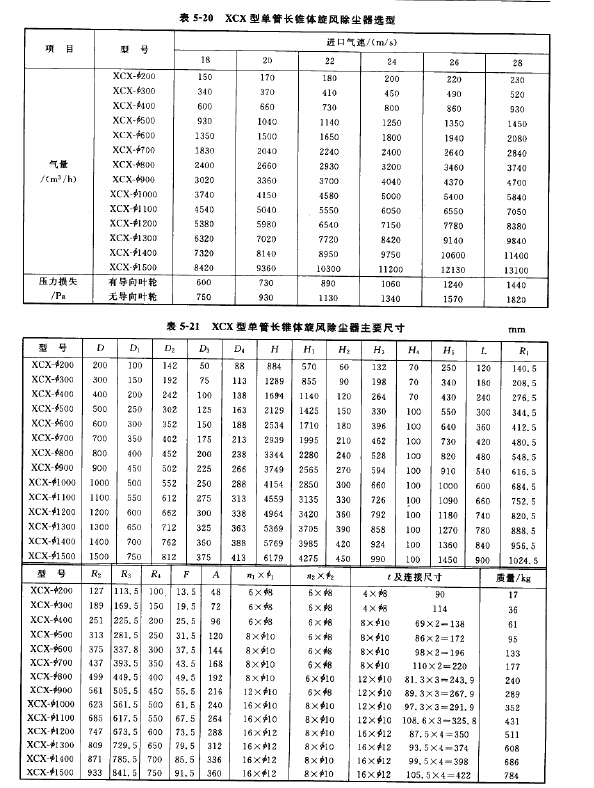

XCX型單管長錐體旋風除塵器選型見表5-20,主要尺寸見圖5-18和表5-2U XCX型四 管長錐體旋風除塵器選型見表5-22，主要尺寸見圖5-19和表5_23?表5-21弧形減阻器的 尺寸見圖5-20和表5-260
