袋式除塵器結構原理

1
袋式除塵器也稱為過濾式除塵器，是一種干式高效除塵器，它是利用纖維

編制物制作的袋式過濾元件來捕集含塵氣體中固體顆粒物的除塵裝置。其作用原理是塵粒在繞過濾布纖維時因慣性力作用與纖維碰撞而被攔截。細微的塵粒(粒徑為1微米或更小)則受氣體分子沖擊(布朗運動)不斷改變著運動方向，由于纖維間的空隙小于氣體分子布朗運動的自由路徑，塵粒便與纖維碰撞接觸而被分離出來。其工作過程與濾料的編織方法、纖維的密度及粉塵的擴散、慣性、遮擋、重力和靜電作用等因素及其清灰方法有關。濾布材料是布袋除塵器的關鍵，性能良好的濾布，除特定的致密度和透氣性外，還應有良好的耐腐蝕性、耐熱性及較高的機械強度。耐熱性能良好的纖維，其耐熱度目前已可達到250—350℃。 袋式除塵器按其清灰方式的不同可分為：振動式、氣環反吹式、脈沖式、聲波式及復合式等五種類型。其中脈沖反吹式根據反吹空氣壓力的不同又可分為：高壓脈沖反吹和低壓脈沖反吹兩種。脈沖清灰袋式除塵器由于其脈沖噴吹強度和頻率可進行調節，清灰效果好，是目前世界上應用好為廣泛的除塵裝置。 脈沖反吹布袋除塵器原理圖，含塵氣體從袋式除塵器入口進入后，通過煙氣分配裝置均勻分配進入濾袋，當含塵氣體穿過濾袋時，粉塵即被吸附在濾料上，而被凈化的氣體則從濾袋內排除。當吸附在濾料上的粉塵達到一定厚度時，電磁閥開啟，噴吹空氣從濾袋出口處自上而下與氣體排除的相反方向進入濾袋，將吸附在濾袋外表面的粉塵清落至下面的灰斗中。

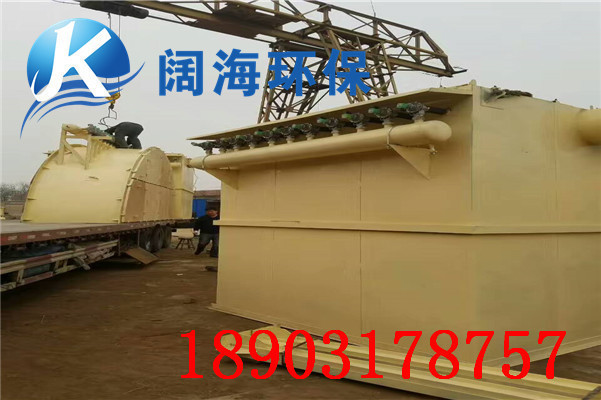

脈沖反吹布袋除塵器基本結構

脈沖反吹布袋除塵器由濾袋組件、導流裝置、脈沖噴吹系統、出灰系統、控制系統、離線保護系統、箱體等組成。含塵氣體由導流管進入各單元室，在導流裝置的作用下，大顆粒粉塵分離后直接落入灰斗、其余粉塵隨氣流均勻進入各倉室過濾區，過濾后的潔凈氣體透過濾袋經上箱體、提升閥、排風管排出。隨著過濾工況的進行，當濾袋表面積塵達到一定厚度時，由清灰控制裝置(差壓或定時、手動控制)按設定程序關閉提升閥，控制當前單元離線，并打開電磁脈沖閥噴吹，抖落濾袋上的粉塵。落入灰斗中的粉塵經由卸灰閥排出后，利用輸灰系統送出。
