袋式除塵器選型計算

1、 袋式除塵器的選型計算.pdf

2、 布袋除塵器選型計算表(修訂一).rar

——文尾附下載方式

工作原理
過濾式除塵器是指含塵煙氣孔通過過濾層時，氣流中的塵粒被濾層阻截捕集下來，從而實現氣固分離的設備。

過濾式除塵裝置包括袋式除塵器和顆粒層除塵器，前者通常利用有機纖維或無機纖維織物做成的濾袋作過濾層，而后者的過濾層多采用不同粒徑的顆粒，如石英砂、河砂、陶粒、礦渣等組成。

伴著粉末重復的附著于濾袋外表面，粉末層不斷的增厚，布袋除塵器阻力值也隨之增大;脈沖閥膜片發出指令，左右淹沒時脈沖閥開啟，高壓氣包內的壓縮空氣通了，如果沒有灰塵了或是小到一定的程度了，機械清灰工作會停止工作。

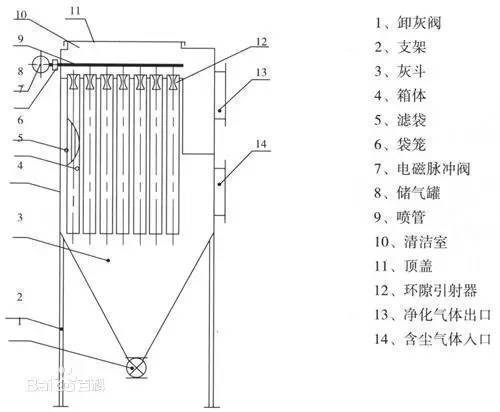

袋式除塵器結構圖：
袋式除塵器本體結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。

袋式除塵器性能的好壞，除了正確選擇濾袋材料外，清灰系統對袋式除塵器起著決定性的作用。為此，清灰方法是區分袋式除塵器的特性之一，也是袋式除塵器運行中重要的一環。



日常運行注意事項

在袋式除塵器的日常運行中，由于運行條件會發生某些改變，或者出現某些故障，都將影響設備的正常運轉狀況和工作性能，要定期地進行檢查和適當的調節，目的是延長濾袋的壽命，降低動力消耗及回收有用的物料。應注意的問題有：

1、運行記錄
每個通風除塵系統都要安裝和備有必要的測試儀表，在日常運行中必須定期進行測定，并準確地記錄下來，這就可以根據系統的壓差，進、出口氣體溫度，主電機的電壓、電流等的數值及變化來進行判斷，并及時地排出故障，保證其正常運行。
通過記錄發現的問題有：清灰機構的工作情況，濾袋的工況（破損、糊袋、堵塞等問題），以及系統風量的變化等。


2、流體阻力
U型壓差計可用來判斷運行情況：如壓差增高，意味著濾袋出現堵塞、濾袋上有水汽冷凝、清灰機構失效、灰斗積灰過多以致堵塞濾袋、氣體流量增多等情況。而壓差降低則意味著出現了濾袋破損或松脫、進風側管道堵塞或閥門關閉。箱體或各分室之間有泄漏現象、風機轉速減慢等情況。

3、安全
袋式除塵器要特別注意采取防止燃燒、爆炸和火災事故的措施。在處理燃燒氣體或高溫氣體時，常常有未完全燃燒的粉塵、火星、有燃燒和爆炸性氣體等進入系統之中，有些粉塵具有自燃著火的性質或帶電性，同時，大多數濾料的材質又都是易燃燒、磨擦易產生積聚靜電的，在這樣的運轉條件下，存在著發生燃燒、爆炸事故的危害，這類事故的后果往往是很嚴重的。

應很好地考慮采取防火、防爆措施，如：

⑴ 在除塵器的前面設燃燒室或火星捕集器，以便使未完全燃燒的粉塵與氣體完全燃燒或把火星捕集下來。

⑵ 采取防止靜電積聚的措施，各部分用導電材料接地，或在濾料制造時加入導電纖維。
⑶ 防止粉塵的堆積或積聚，以免粉塵的自燃和爆炸。
⑷人進入袋室或管道檢查或檢修前，務必通風換氣，嚴防CO中毒
