(1)氣環管

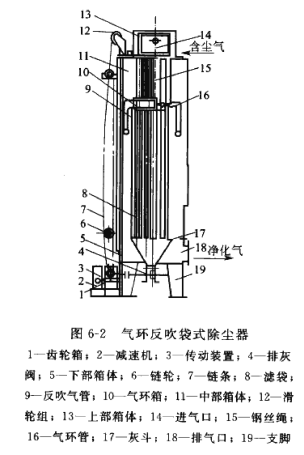

氣環反吹袋式除塵器的結構特點是采用氣環管噴出的高壓空氣，反吹人濾袋內，使附著在濾袋內表面的粉塵被吹落在灰斗中，如圖6-2 所示。

?

?

氣環箱反吹氣管與氣源相通，由傳動裝置帶 動，沿著濾袋上下往復運動，運動速度為7.Sm/ min。同時，氣環管上的0. 5?0. 6mm環狀狹縫向 濾袋內噴吹，反吹用的高壓空氣一般采用專用配 套的高壓離心風機供給。這樣使濾袋上的粉塵被 清除。如圖6-3和圖6-4所示。

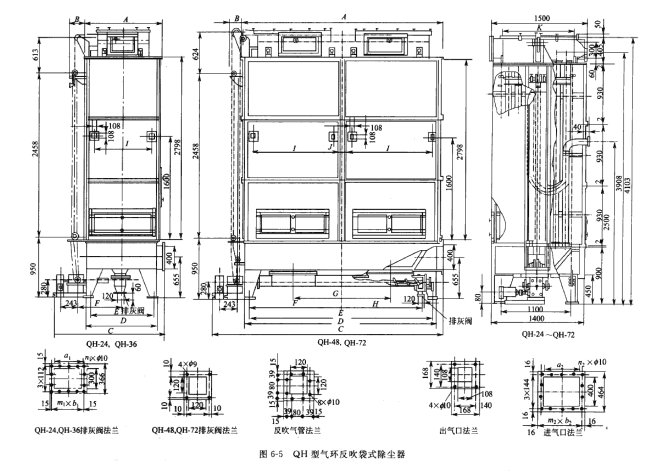

(2) QH型氣環反吹袋式除塵器 QH型氣環反吹袋式除塵器系列規格有QH-24、QH-36, QH-48 和 QH-72 共 4 種，其中 24和QH-36為單氣環箱，QH-48和QH-72為雙 氣環箱。其技術性能見表&14，主要尺寸見圖6-5 和表6-15 ^

?

反吹風玻璃纖維袋式除塵器

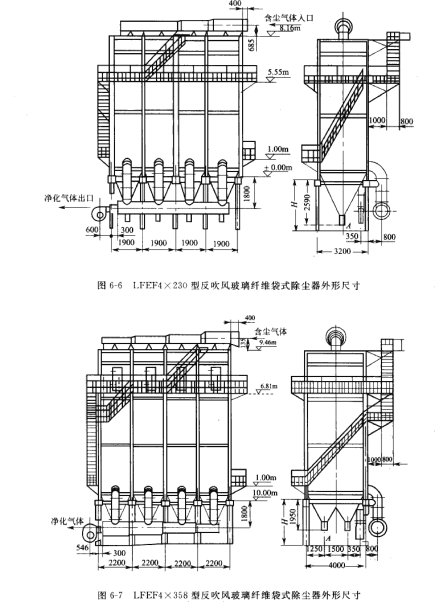

LFEF型反吹風玻璃纖維袋式除塵器專用于水 泥立窯和烘T機廢氣除塵。其采用微機控制，分 室反吹，定時、定阻清灰，溫度檢測顯示等。本 體為全鋼結構，外殼采用輕質巖棉板保溫，保溫厚度為100ixmi?并根據立窯特點，采用上進風方式，清灰時氣流方向與粉塵沉降方向一致，可防止粉塵二次飛揚aLFEF型反吹風玻璃纖維袋式除塵器技術性能見表6-H LFEF 4X230型外形尺寸如圖 6-6所示，LFEF 4X358型外形尺寸如圖S-7所示，其他形式的外形尺寸只楚增加袋室數童 組合而成。

?
