GX型碰撞式摜性除塵器

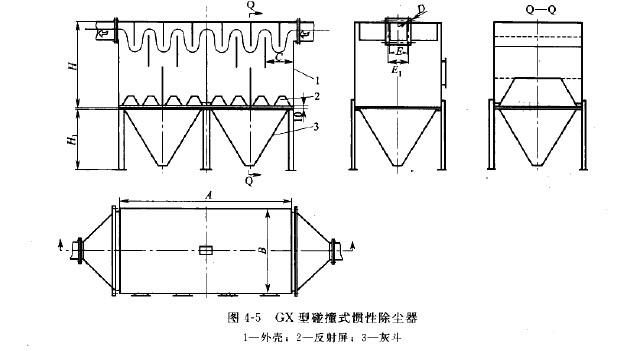

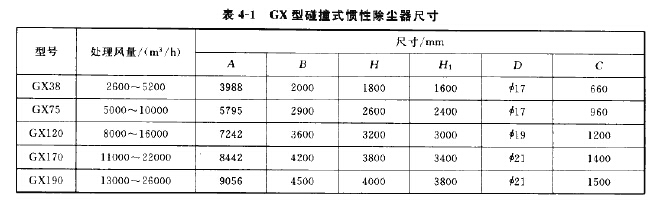

GX型碰撞式慣性除塵器如圖4-5所示，尺寸見表4-1。結構特點是內設置擋板，上下交 錯。含塵氣體進人除塵器后，先折向下，后折向上，如此上下經12次轉向，采用碰撞式慣性原理凈化氣體，經凈化的氣體被排出除塵器。在除塵器下部設有灰斗，為防止灰斗內粉塵 被二次氣流卷揚，在灰斗上部裝有反射屏。

GX型碰撞式慣性除塵器壓力損失為0. 98?1. 77kPa0含塵氣體速度為0. 3?0. 4m/s,

4.2.2 CDQ型百葉式慣性除塵器

圖4-6為CDQ型百葉式慣性除塵器，屬回流式慣性除塵器，適用于凈化含有非黏性、 非纖維性粉塵的氣體a含塵氣體進人除塵器后，粉塵由于慣性力的作用沖人下部灰斗，慣性 較小的細微粉塵被白'葉板凈化.被凈化的氣體穿過百葉板間的縫隙，經排氣管排出， CDQ型百葉式慣性除塵器除塵效率較低，對于20ftm以下的塵粒不能很好地捕集。當 抽氣率為10%、壓力損失為400?500Pa時，在百葉式慣性除塵器與旋風除塵器配合使用的 情況下，其除塵效率見表4-2。如果抽氣率從10%增加到20%,除塵效率可有較大的提髙， 見表4-3,

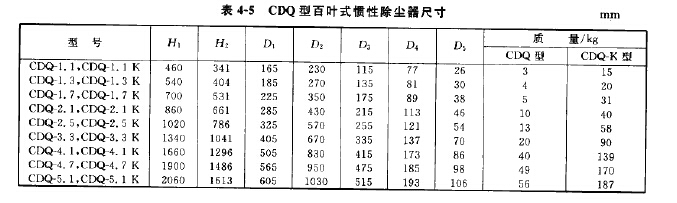

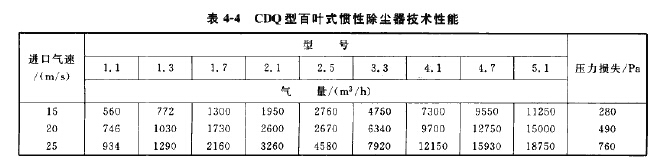

CDQ型百葉式慣性除塵器有帶有箱體的CDQ-K型和不帶箱體的CDQ型，處理氣量為 560?18750mVh*其技術性能見表4-4，結構尺寸見圖4-6和表4-5a —般與旋風除塵器配 合使用。

4. 2.3 ADM型回流式摜性除塵器

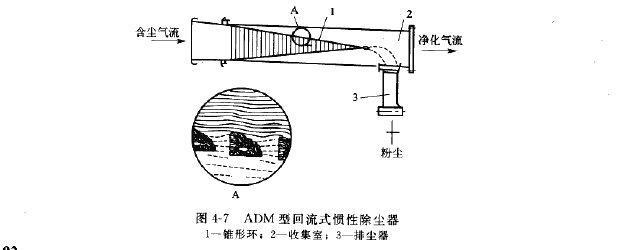

ADM型回流式慣性除塵器由一個圓柱筒及排塵裝置組成，如圖4-7所示。

圓柱筒內有含塵氣流一組錐形環，每個錐彤環的直徑逐漸變小，排列成錐體。一般安裝在除塵管道上，當含塵氣體從除塵器人口沿軸線方向流動時，凈化氣體從兩錐之間流向外圓簡中，而粉 塵向錐形環的中心流動，并經排塵裝置收集粉塵，凈化后的氣體從圓筒尾端排出。

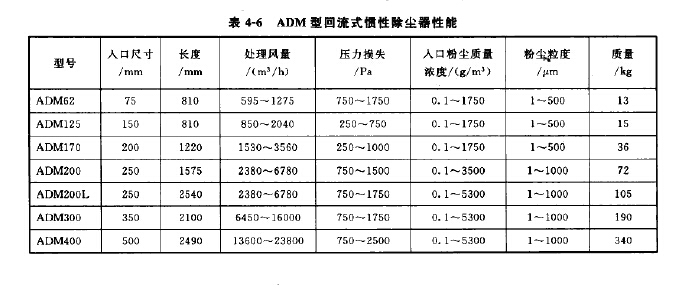

ADM型回流式慣性除塵器有舶2、<125、>170、#200、feOOL、的00、如00 7個規格* 其性能見表4-6。當處理大風量時，可將除塵器并聯使用，并聯數量為2?30個.
