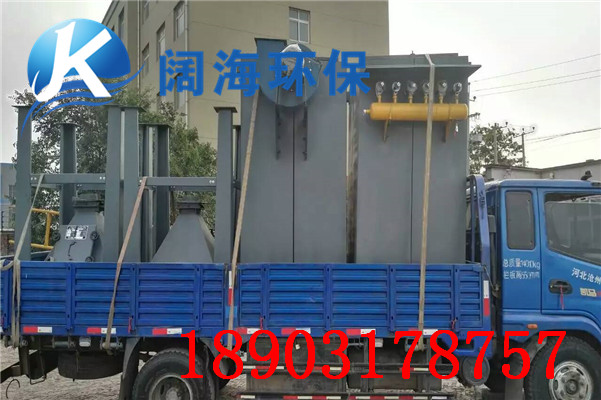

DMC-48型單機脈沖布袋除塵器
1）技術參數：
序號 | 項 目 | 數量 |
1 | 名稱 | DMC-48型單機脈沖布袋除塵器 |
2 | 處理風量(m3/h) | 5000 |
3 | 全過濾面積(m2) | 40 |
4 | 全過濾風速(m/ min) | 2.1 |
8 | 濾袋數量(條) | 48 |
9 | 脈沖閥數量(個) | 6 |
10 | 出口粉塵濃度(mg/Nm3) | ＜4 |
11 | 除塵效率(％) | ≥99.8 |
12 | 本體漏風率(％) | ≤3 |
13 | 設備阻力(Pa) | 1200 |
14 | 濾袋材質 | 滌綸針刺氈 |
15 | 濾布紡織工藝 | 針刺 |
16 | 濾布縫制工藝 | 三針機縫制 |
17 | 濾袋規格 | Φ133×2000mm |
18 | 濾袋允許使用溫度℃ | ≤130℃ |
19 | 袋籠規格 | Φ125*1990mm |
20 | 袋籠材質 | Q235 |
21 | 袋籠防腐處理工藝 | 噴塑 |
22 | 濾袋固定及密封方式 | 彈簧漲圈 |
23 | 電磁脈沖閥型式及規格 | 1”直角閥 |
24 | 清灰氣源壓力Pa | （5-7）×105 |
25 | 氣源品質 | 良好 |
26 | 耗氣量m3/min | 0.048 |
27 | 清灰方式 | 在線清灰 |
28 | 檢修方式 | 停機 |
29 | 控制方式 | 脈沖控制儀 自動；手動 |
30 | 輸灰方式 | 重力翻板閥 |
31 | 引風機功率 | 5.5KW |
2）DMC-48型單機脈沖布袋除塵器介紹
結構
1、脈沖單機除塵設備主要有以下部分組成：
（1）箱體：包括袋室、凈空氣、多孔板、濾袋、濾袋籠架、檢修門，箱體設計耐壓為5000pa。
（2）出風系統：包括風機、風機配用電機。
（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。
DMC-48型單機脈沖布袋除塵器工作原理
引風機把含塵氣體從進氣口引入中殼體內，干凈的氣體透過濾袋由文氏管進入上殼體，而由凈氣出口排出，而粉塵被阻留在濾袋外壁，隨著時間的延長，吸附在濾袋上的粉塵越來越厚，濾袋阻力越來越大，此時，脈沖控制儀發出信號，程序自動控制各脈沖閥的開關，使高壓氣源經噴吹孔、文氏管向濾袋內噴射，由于高壓氣的作用，使濾袋發生急劇的膨脹引起沖擊振動，使吸附在濾袋表面的粉塵抖落在灰斗里由輸灰機構排出。
